华为Mate40拆解：内部做工精良，采用模块化设计！

2020年10月29日

北京时间10月22日晚间，华为在海外举行全球新品发布会，正式发布了全新一代的旗舰手机Mate 40系列，包括Mate 40、Mate 40 Pro、Mate 40 Pro＋和Mate40 RS保时捷设计四个版本。由于受美国禁令影响，华为自研的最新一代旗舰处理器——5nm的麒麟9000在9月15日之后将无法继续制造，这也使得标配麒麟9000的Mate 40系列或将是华为未来几年内最后一款Mate系列旗舰手机。因此，Mate 40系列也就成为了目前最受外界关注的一款旗舰手机。

近日，国内自媒体艾奥科技率先对华为Mate 40 Pro进行了拆解，让我们得以一窥Mate 40 Pro的内部。

首先回顾下Mate40 Pro的配置：6.76英寸的双曲面OLED屏，屏幕两侧的曲率达到了88°，分辨率为2772×1334像素，配备了前置双摄，支持3D人脸识别。内置麒麟9000处理器。后置的徕卡影像系统拥有：一颗5000万像素的超感知主镜头，f/1.9光圈，图像传感器尺寸达到了1/1.28英寸，为目前全球最大的手机图像传感器，RYYB滤色阵列，支持全像素八核对焦；还有一颗2000万像素超广角电影镜头，f/1.8光圈，支持 XD Fusion 硬件实时视频 HDR、超高清夜摄、运动防抖；而长焦镜头则采用的是1200万像素的潜望式长焦摄像头，f/3.4光圈，支持5倍光学变焦，支持OIS防抖。组合使用，可以实现7倍光学变焦，10倍混合变焦⁠，50倍数字变焦。此外，Mate40 Pro还支持66W有线快充，50W无线快充。

下面开始拆解：

与拆解其他智能手机类似，从华为 Mate 40 Pro 机身背面开始。将后盖加热 3 分钟左右，然后用吸盘和拆机片取下后盖。华为 Mate 40 Pro 的后盖还是很容易拆卸的。后盖上几乎没有任何部件，只有电池和摄像头的位置有一些缓冲泡沫。

揭开后盖后，可以看到主板和电池上覆盖了一个中框。在中框上，可以看到激光对焦模块、NFC 感应线圈、无线充电线圈。

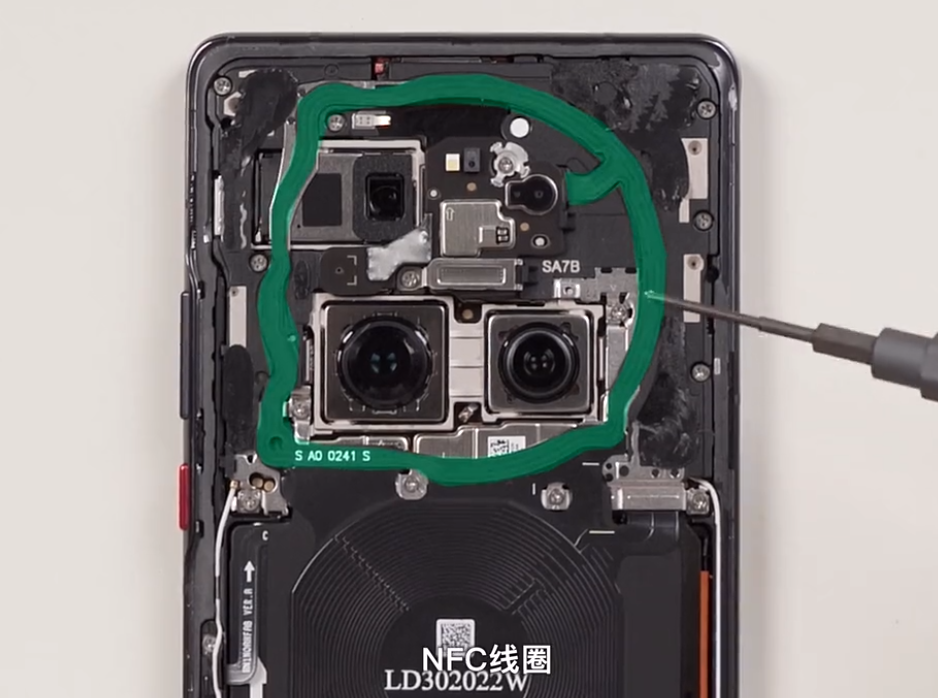

其中，NFC线圈以环抱的形式外绕在相机模组。

在进行拆解之前，需要将固定中框的螺丝全部卸下，然后将激光对焦感应线与主板断开。华为将主板盖板、激光对焦模块、NFC 感应线圈、无线充电线圈集成在同一个模块中。模块上贴有两张散热膜。

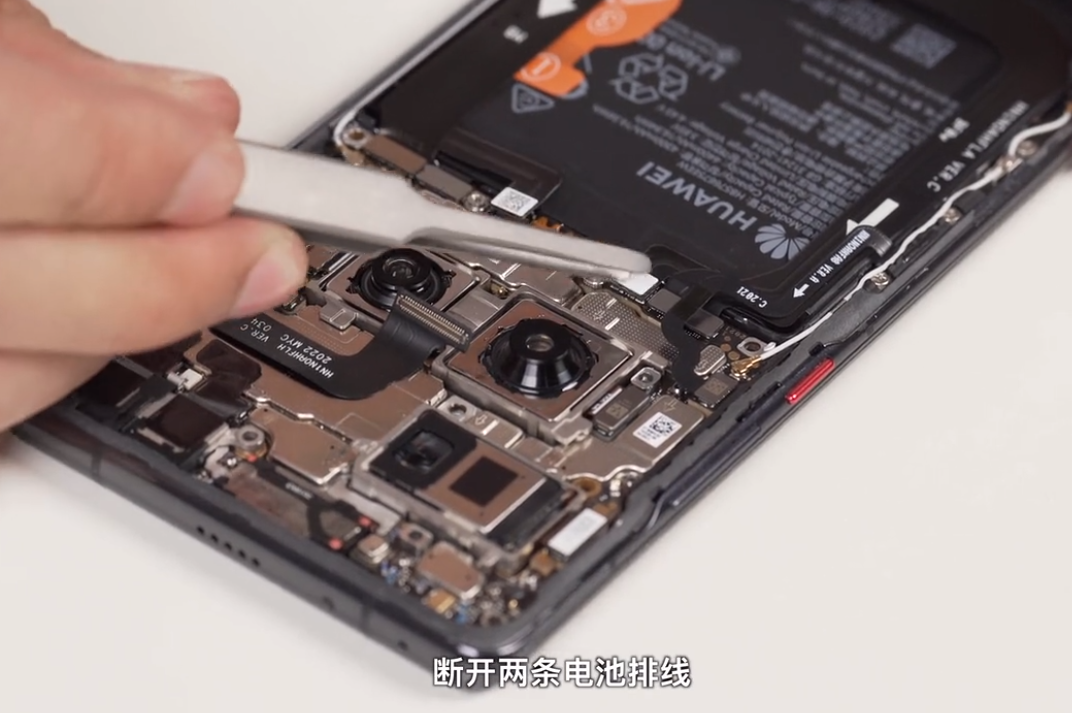

为了提升充电速度，多增加了一个电池输入接口。断开两条电池排线后，可以取出华为 Mate 40 Pro 的后置摄像头模块和前置双摄。

后置长焦摄像头使用单独的模块，而主摄像头和广角摄像头则设置在同一个模块上。

摄像头的规格如下：

主摄像头： 50MP，f/1.9，23mm，1/1.28"，1.22µm，全向 PDAF，激光 AF。

长焦相机：12MP，f/3.4，125 毫米，PDAF，OIS，5 倍光学变焦。

超广角相机：20MP，f/1.8，18mm，PDAF。

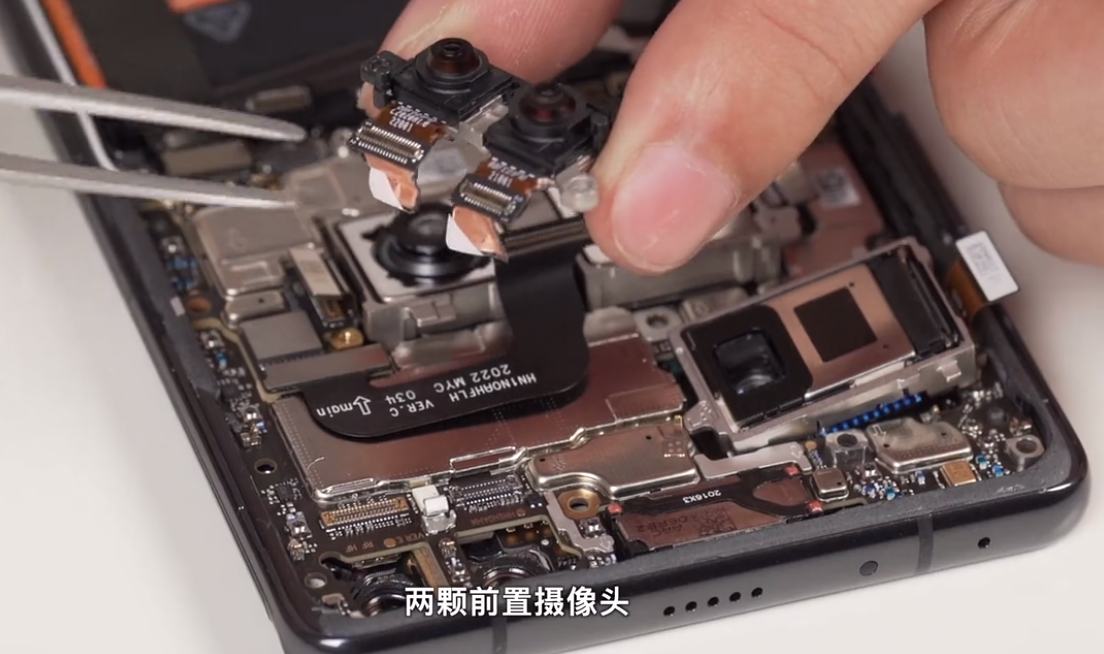

前置双摄则被固定在同一个放滚架上。

卸下固定主板的螺丝，取下主板。可以看到主板采用的是双层设计，所有的元件和芯片都被金属罩覆盖。拆下金属罩后，可以看到主板正面的DRAM内存芯片，麒麟 9000 的 SOC 被封装在DRAM下面，所以我们看不到。

麒麟9000处理器的CPU具有8个核心，采用了“1+3+4”的模式，一颗性能大核为Arm的Cortex-A77，最高主频为3.13 GHz，另外三颗A77的主频为2.54GHz，四颗小核A55频率为2.04GHz。其GPU采用了基于Arm架构的Mali-G78，具备24个核心。在NPU内核方面，麒麟9000采用了2颗大核＋1颗小核的架构。

最新的数据显示，麒麟9000在安兔兔平台上的跑分约为69万分，相比安卓阵营的一众骁龙865 Plus约64万分左右的跑分，要高出约7%。并且其GPU性能得分为29万分，高于骁龙865 Plus的25万分。

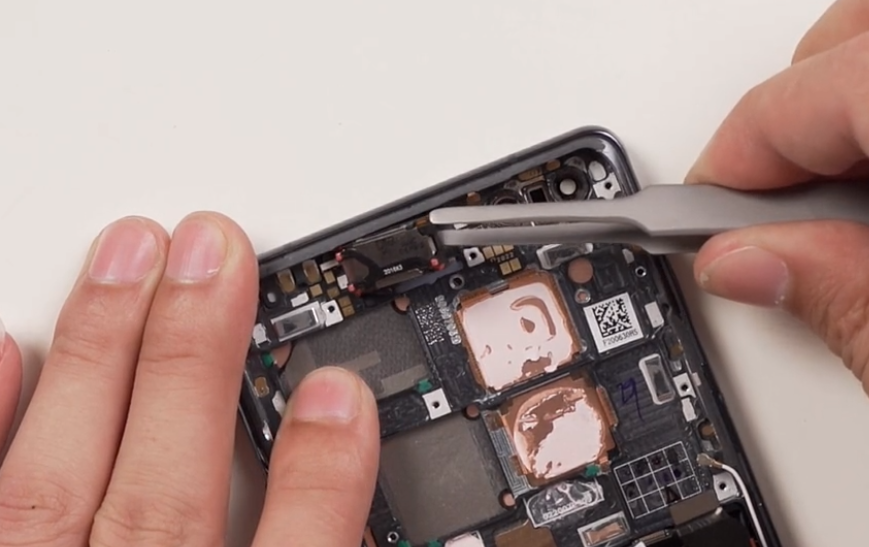

Mate 40 Pro的听筒并没有沿用上一代的听筒设计，而是采用了更大更长的听筒。
